P2x 與 P3x 智慧相機結合高解析度成像技術、強大的機載處理能力，以及 Datalogic 的 IMPACT 軟體，提供一體式工業機器視覺解決方案。

無論是零件檢測、測量還是定位應用，這些緊湊型相機皆可提供高速、靈活且穩定可靠的性能。

配置您的相機

基于摄像头的
机器人引导

精确
测量

1D/2D
读码

文本
阅读

缺陷
检测

完整性
检查

产品
分类

適用於工業自動化的高階智慧相機

Datalogic 的 P2x 與 P3x 智慧相機結合先進的影像性能與 IMPACT 軟體平台的靈活性，在緊湊型機身中提供完整的一體式機器視覺解決方案。

最高支援 5 MP（P3x）解析度、強大處理能力、整合式照明、Micro-Video 鏡頭與 C-Mount 鏡頭支援，使這些智慧相機能夠應對廣泛的檢測、測量與引導應用 —— 即使在嚴苛環境中亦能穩定運行。

IMPACT 軟體

搭載 IMPACT 軟體套件，提供 100+ 種檢測工具

內建加速度計

內建加速度計，用於方向自我診斷

最大靈活性

鏡頭、照明器、濾光片與保護蓋可於現場更換

視覺回饋

360º 軟體可配置視覺回饋

下載資料表

工業智慧相機應用

機器人引導

緊湊型一體式視覺系統，易於整合至機器人手臂。

先進圖樣匹配（Pattern Find）可確保穩健的物件定位，即使在嚴苛環境中亦能保持高準確度。

整合式照明、5 MP 感測器解析度與 C-Mount 鏡頭選項，使其特別適用於需要大視野或長工作距離的機器人引導應用。

精密品質檢測

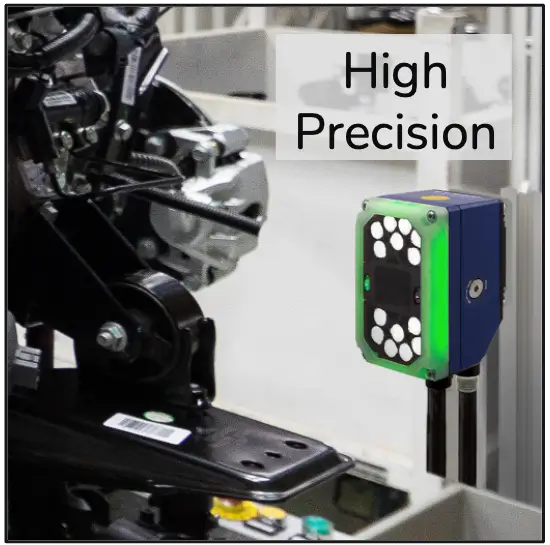

C-Mount 型號支援遠心鏡頭，可將影像失真降至最低。結合 2MP 或 5MP 感測器解析度，可實現對極小零件的高精度檢測。

多種邊緣檢測工具與穩健的圖樣匹配演算法，確保無論零件形狀如何，都能準確定位與測量。

P2/3x Smart Camera for color analysis and assembly verification

組裝驗證

P2x 與 P3x 智慧相機結合高解析度感測器與全彩檢測功能，確保各類組裝任務中的可靠品質控制。

從線材顏色驗證、連接器對位到零件有無檢查，這些一體式解決方案提供現代生產環境所需的速度、精度與重複性。

包裝檢測

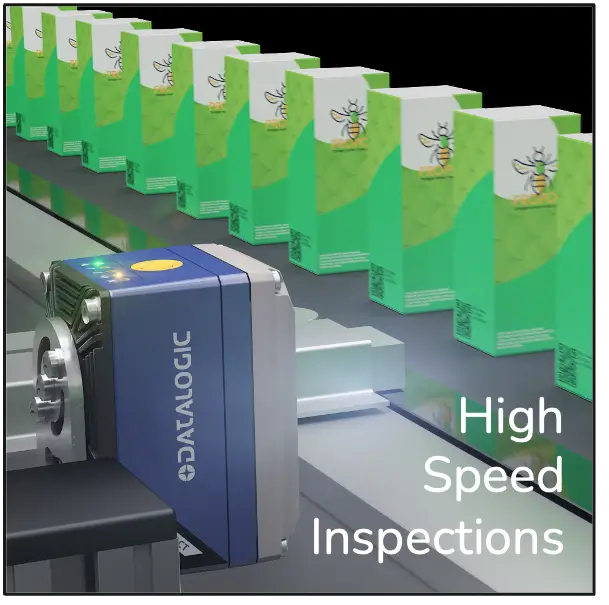

P2x 與 P3x 智慧相機為包裝應用提供高精度品質控制 —— 從標籤驗證與封口檢測到產品完整性檢查。其緊湊設計與先進視覺工具，即使在高速產線上亦能確保效率與可靠性。
憑藉極為強大的照明系統，無需額外外部照明器。

P2x and P3x Smart Cameras for Packaging Inspections at high speeds

P-Series 智慧相機型號

相同靈活性，不同效能：P2x 與 P3x 智慧相機共享定義 P-Series 的相同先進光學設計 —— 提供卓越影像品質與靈活配置選項。無論您選擇緊湊型 Micro-Video 鏡頭，或採用高精度的 C-Mount 設定，皆可完全相容於各類照明器、濾光片與保護蓋，確保在任何應用中都能獲得最佳影像亮度與清晰度。

雖然兩款型號具備相同的機械設計與配件相容性，但性能有所差異：P3x 提供更高解析度與更快處理速度，特別適合更具挑戰性的機器視覺任務。

高速性能

P3x 系列採用最新晶片組，實現最高檢測速度。

5 MP 解析度，呈現更多細節

P3x 的 5 MP 解析度提供更清晰、更細緻的影像，可可靠偵測微小特徵與缺陷。

	MODEL	P20M	P20C	P22M	P22C	P30M	P30C	P32M	P32C	P35M	P35C
感測器類型	Mono (8-bit)	♦		♦		♦		♦		♦
感測器類型	Color (24-bit)		♦		♦		♦		♦		♦
解析度	0.5 MP (qHD) 960×540 Pixels	♦	♦			♦	♦
解析度	2MP 1920×1080 Pixels			♦	♦			♦	♦
解析度	5MP 2560×1936 Pixels									♦	♦
鏡頭接口	Micro Lens	♦	♦	♦	♦	♦	♦	♦	♦
鏡頭接口	C-Mount Lens	♦	♦	♦	♦	♦	♦	♦	♦	♦	♦

P-Series 智慧相機配置指南

P-Series 智慧相機功能特色

P3x Smart Camera during inspection — closeup

360º 視覺回饋，即時狀態辨識

P-Series 智慧相機在兩種照明器型號上均配備可配置的 360º 多色 LED 環。透過 IMPACT 軟體，您可以自訂顏色以顯示檢測結果 —— 即使沒有 HMI，也能為現場操作人員提供清晰直觀的回饋。高亮度光環在各種角度與距離下皆清晰可見，使系統狀態一目了然。

內建加速度計，確保可靠對準

P-Series 是全球首款內建加速度計的智慧相機，可持續監控其空間方向。安裝完成後，您可以將正確位置儲存於記憶體中 —— 相機將自動偵測任何位移或偏移，並立即發出警示。此功能可簡化維護流程，即使在震動或意外移動情況下，也能確保檢測結果的可靠性。

透過 Smart Camera Monitor（SCM）進行網頁式監控

除 CPM 與 SDK 外，P-Series 智慧相機現已包含 Smart Camera Monitor（SCM）—— 內建的網頁式 HMI。只需透過任何支援瀏覽器的裝置（工業面板、平板電腦或智慧型手機）連線，即可查看檢測結果、統計資料、影像診斷等資訊。
SCM 支援多語言、使用者權限分級與密碼保護 —— 無需安裝任何軟體。

整合式 IMPACT 工具

MPACT 軟體套件可應對各行各業多種類型的品質檢測應用，包含超過 100 種視覺工具，用於檢測、測量與識別，並額外提供：

軟體開發工具套件（SDK）

可與第三方 Track & Trace 軟體解決方案無縫整合。

輕鬆整合至 PLC

整合 PROFINET 與 Ethernet/IP 現場匯流排，實現簡易整合。

對於更高階應用，IMPACT 亦可運行於效能更強大的 MX-E 系列視覺處理器上 —— 為複雜檢測系統提供頂級性能。

簡易應用案例 — P2x 智慧相機

小型塑膠零件檢測 — IMPACT 工具

Blue Eye 工具 —— 用於影像中的零件定位
Circle Fit —— 測量直徑並檢測孔洞偏差
Grayscale Template —— 評估形狀並識別缺陷

Inspection of plastic parts using IMPACT software

IMPACT 軟體

搭配 MICRO-LENS 的 P2x/P3x 相機系統

P2x/P3x Smart Cameras with Micro Lens System

適用於 Micro-Lens 的 P2x 智慧相機

PA料號	描述	特性
937710021	P20M 100-000 ML	Micro lens, qHD, Monochrome
937710022	P20C 000-000 ML	Micro lens, qHD, Color
937710023	P22M 700-000 ML	Micro lens, 2MP, Monochrome
937710024	P22C 600-000 ML	Micro lens, 2 MP, Color

適用於 Micro-Lens 的 P3x 智慧相機

937710034	P30M 100-000 ML	Micro lens, qHD, Monochrome
937710035	P30C 000-000 ML	Micro lens, qHD, Color
937710036	P32M 700-000 ML	Micro lens, 2MP, Monochrome
937710037	P32C 600-000 ML	Micro lens, 2MP, Monochrome

Micro-Video 鏡頭

料號	描述
95A900010	LNP 601-040 ML 6 mm FF4 1/3″
95A900011	LNP 603-040 ML 8 mm FF4 1/3″
95A900012	LNP 606-040 ML 12.5 mm FF4 1/3″
95A900013	LNP 608-040 ML 17.5 mm FF4 1/3″
95A900014	LNP Micro Lens Kit M320/P2

視野範例：qHD/2 MP（水平 x 垂直，單位：mm）

Operating Distance [mm]	6 mm	8 mm	12.5 mm	17.5 mm
50	67 x 37	46 x 26	24 x 13	–
100	117 x 66	82 x 46	46 x 25	31 x 17
200	218 x 122	155 x 87	90 x 49	62 x 35
300	318 x 179	227 x 128	133 x 73	93 x 52
400	419 x 236	300 x 169	177 x 96	124 x 70
500	519 x 292	373 x 209	220 x 120	155 x 87
600	620 x 349	445 x 250	263 x 144	185 x 104
700	720 x 405	518 x 291	307 x 167	216 x 121
800	821 x 462	590 x 332	350 x 191	247 x 139
900	921 x 518	663 x 373	394 x 214	277 x 156
1000	1022 x 575	735 x 414	437 x 238	308 x 173
1100	–	808 x 454	480 x 262	339 x 190
1200	–	880 x 495	524 x 285	369 x 208
1300	–	–	567 x 309	400 x 225
1400	–	–	611 x 333	431 x 242
1500	–	–	654 x 357	461 x 259

配置您的相機

搭配 C-MOUNT 鏡頭的 P2x/P3x 相機系統

適用於 C-Mount 鏡頭的 P2x 智慧相機

料號	描述	特性
937710005	P20M 100-000 CM	C-Mount, qHD, Monochrome
937710006	P20C 000-000 CM	C-Mount, qHD, Color
937710007	P22M 700-000 CM	C-Mount, 2MP, Monochrome
937710008	P22C 600-000 CM	C-Mount, 2MP, Color

適用於 C-Mount 鏡頭的 P3x 智慧相機

料號	描述	特性
937710038	P30M 100-000 CM	C-Mount, qHD, Monochrome
937710039	P30C 000-000 CM	C-Mount, qHD, Color
937710040	P32M 700-000 CM	C-Mount, 2MP, Monochrome
937710041	P32C 600-000 CM	C-Mount, 2MP, Color
937710032	P35M 800-000 CM	C-Mount, 5MP, Monochrome
937710033	P35C 900-000 CM	C-Mount, 5MP, Color

*在此配置下，需要從 P2x/P3x 智慧相機底座上移除 Base Cover。

C-Mount 鏡頭

料號	描述
93ACC0285	LNM 000-021 CM 4 mm VF1.8 1/2” ED
93ACC0286	LNM 001-031 CM 6 mm VF1.85 1/2” ED
93ACC0287	LNM 003-021 CM 8 mm VF1.8 1/2.5” ED
93ACC0288	LNM 005 021 CM 12 mm VF1.8 1/1.8” ED
93ACC0289	LNM 007-021 CM 16 mm VF1.8 1/1.8” ED
93ACC0290	LNM 009-021 CM 25 mm VF1.85 1/1.8” ED
93ACC0292	LNM 010-021 CM 35 mm VF1.85 1/1.8” ED
93ACC0343	LNM 011-012 CM 50 mm VF1.65 2/3” AZ

視野範例：qHD/2 MP（水平 x 垂直，單位：mm）

Working Distance [mm]	4 mm	6 mm	8 mm	12 mm	16 mm	25 mm	35 mm
50	121 x 68	81 x 46	67 x 38	47 x 26	–	–	–
100	188 x 106	126 x 71	100 x 56	69 x 39	–	–	–
200	323 x 182	216 x 122	167 x 94	114 x 64	89 x 50	55 x 31	39 x 22
300	457 x 257	305 x 172	234 x 132	159 x 89	123 x 69	77 x 43	54 x 30
400	591 x 332	395 x 222	302 x 170	203 x 114	156 x 88	98 x 55	69 x 39
500	726 x 408	484 x 272	369 x 208	248 x 140	190 x 107	120 x 68	85 x 48
600	860 x 484	574 x 323	436 x 245	293 x 165	233 x 131	141 x 79	100 x 56
700	995 x 560	664 x 374	503 x 283	338 x 190	257 x 145	163 x 92	115 x 65
800	1129 x 635	753 x 424	570 x 321	383 x 215	291 x 164	184 x 104	131 x 74
900	1263 x 710	843 x 474	638 x 359	427 x 240	324 x 182	206 x 116	146 x 82
1000	1398 x 786	932 x 524	705 x 397	472 x 266	358 x 201	227 x 128	162 x 91
1100	–	1022 x 575	772 x 434	517 x 291	391 x 220	249 x 140	177 x 100
1200	–	1112 x 626	839 x 472	562 x 316	425 x 239	270 x 152	192 x 108
1300	–	1201 x 676	906 x 510	606 x 341	459 x 258	292 x 164	208 x 117
1400	–	1291 x 726	974 x 548	651 x 366	492 x 277	313 x 176	223 x 125
1500	–	1380 x 776	1041 x 586	696 x 392	526 x 296	335 x 188	238 x 134
1600	–	–	–	741 x 417	559 x 314	356 x 200	254 x 143
1700	–	–	–	786 x 442	593 x 334	378 x 213	269 x 151
1800	–	–	–	830 x 467	627 x 353	399 x 224	284 x 160
1900	–	–	–	875 x 492	660 x 371	421 x 237	300 x 169
2000	–	–	–	920 x 518	694 x 390	442 x 249	315 x 177
2500	–	–	–	–	862 x 485	550 x 309	392 x 221

配置您的相機

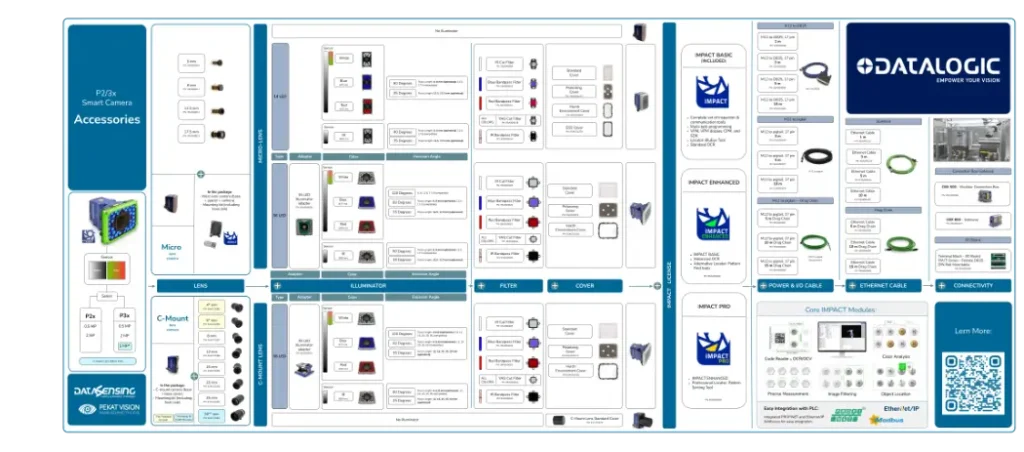

配件

配置指南

照明器

料號	描述
95A900023	LTP 110-600 SN14L 60D RED 625 nm
95A900026	LTP 110-350 SN14L 35D RED 625 nm
95A900025	LTP 110-602 SN14L 60D BLU 475 nm
95A900028	LTP 110-352 SN14L 35D BLU 475 nm
95A900024	LTP 110-601 SN14L 60D WHT white
95A900027	LTP 110-351 SN14L 35D WHT white
95A900043	LTP 110-003 SN14L 90D IR 850nm NL
95A900044	LTP 110-353 SN14L 35D IR 850 nm
95A900045*	LTP 112-000 SN36L 120D RED 625nm NL
95A900031*	LTP 112-600 SN36L 60D RED 625 nm
95A900034*	LTP 112-350 SN36L 35D RED 625nm
95A900047*	LTP 112-002 SN36L 120D BLU 475 nm NL
95A900033*	LTP 112-602 SN36L 60D BLU 475 nm
95A900036*	LTP 112-352 SN36L 35D BLU 475 nm
95A900046*	LTP 112-001 SN36L 120D WHT white NL
95A900032*	LTP 112-601 SN36L 60D WHT white
95A900035	LTP 112-351 SN36L 35D WHT white
95A900048*	LTP 112-003 SN36L 90D IR 850 nm NL
95A900049*	LTP 112-353 SN36L 35D IR 850 nm
95A900038	Adapter LL ML LT 36L M320/P2
95A900029	Adapter CM LT 36L P2

_{*使用 Micro-Video 鏡頭時需搭配轉接器 LL ML LT 36L M320/P2（訂購編號 95A900038），或使用 C-Mount 鏡頭時需搭配轉接器 CM LT 36L P2（訂購編號 95A900029）。}

可透過軟體配置的照明區段，以優化視野範圍內的影像亮度。

多種全內反射（TIR）LED 鏡片選項，可匹配智慧相機鏡頭光圈。

照明器相容性

配置您的相機

濾光片

料號	描述
95A900018	Filter YAG Cut LT 14L M320/P2/P3
95A900016	Filter BLU Bandpass 470 nm LT 14L M320/P2/P3
95A900015	Filter RED Bandpass 635 nm LT 14L M320/P2/P3
95A900017	Filter IR Bandpass 850 nm LT 14L M320/P2/P3
95A900039	Filter UV Cut Longpass 415 LT 14L M320/P2/P3
95A900064	Filter IR Cut LT 14L M320/P2/P3
95A900022	Filter YAG Cut LT 36L M320/P2/P3
95A900020	Filter BLU Bandpass 470 nm LT 36L M320/P2/P3
95A900019	Filter RED Bandpass 635 nm LT 36L M320/P2/P3
95A900021	Filter IR Bandpass 850 nm LT 36L M320/P2/P3
95A900040	Filter UV Cut Longpass 415 LT 36L M320/P2/P3
95A900065	Filter IR Cut LT 36L M320/P2/P3

保護蓋

料號	描述
93ACC0271**	Cover STD LT 14L M320/P2/P3
93ACC0273	Cover Polarizer LT 14L M320
93ACC0272	Cover STD LT 36L M320/P2/P3
93ACC0274	Cover Polarizer LT 36L M320/P2/P3
93ACC0278	Cover ESD LT 14L M320
93ACC0323	Cover LT 14L STS320/ATS320/P2/P3
93ACC0324	Cover LT 36L STS320/ATS320/P2/P3
37710025	C-Mount lens standard cover/P2/P3
937710026	C-Mount lens long cover/P2/P3

_{**已包含於智慧相機套件中。}

線纜

料號	描述
93A050058	CAB-DS01-S M12-IP67 TO CBX 1m
93A050059	CAB-DS03-S M12-IP67 TO CBX 3 m
93A050060	CAB-DS05-S M12-IP67 TO CBX 5 m
93A051390	CAB-DS10-S M12-IP67 TO CBX 10 m
95A900061	CV-A1-30-F-05 M12-IP67 to Open End (12 pin), Drag chain, 5 m
95A900062	CV-A1-30-F-10 M12-IP67 to Open End (12 pin), Drag chain, 10 m
95A900063	CV-A1-30-F-15 M12-IP67 to Open End (12 pin), Drag chain, 15 m
93A050122	CAB-ETH-X-M01 M12-IP67 GETH-X CAB 1 m
93A050123	CAB-ETH-X-M03 M12-IP67 GETH-X CAB 3 m
93A050124	CAB-ETH-X-M05 M12-IP67 GETH-X CAB 5 m
93A050140	CAB ETH-X-M10 M12-IP67 GETH-X CAB 10 m
95A900058	CV-N1-48-F-05 GigETH-X-IP67 to RJ45 Male, Drag chain, 5 m
95A900059	CV-N1-48-F-10 GigETH-X-IP67 to RJ45 Male, Drag chain, 10 m
95A900060	CV-N1-48-F-15 GigETH-X-IP67 to RJ45 Male, Drag chain, 15 m
93A050128	CAB-ETH-X-RJ ADAPTER CAB GETH-X to RJ45
93A050129	CAB-ETH-X-D ADAPTER CAB GETH-X to ETH-D

支架

P料號	描述
93ACC0282*	BK-32-000 STD FIX BRACKET M320/P2/P3

_{*已包含於智慧相機套件中。}

料號	描述
93ACC0283	BK-32-010 SIDE FIX BRACKET M320/P2/P3

配置您的相機

IMPACT 附加授權*

PART NUMBER	DESCRIPTION
95A900008	LICENSE, ENHANCED, SMART CAMERA
95A900009	LICENSE, PRO, SMART CAMERA

_{_{*IMPACT BASIC 已包含於智慧相機套件中。}}

IMPACT 軟體
